مادة العلوم طبيعية مستوى ثاني اعدادي درس الزلازل وعلاقتها بتكتونية الصفائح

  الزلازل وعلاقتها بتكتونية الصفائح

مقدمة





تقرير حول زلزال الحسيمة (24فبراير2004) في الساعة الثانية و 27 دقيقة (بالتوقيت المحلي) من يوم الثلاثاء ، 24 فبراير ، هز زلزال قوي بلغت قوته 6.1 ميجا بايت = (درجة على مقياس ريختر) ضربت مقاطعة إقليم الحسيمة. في غضون ثوان ، إنهارت المئات من المنازل ، وخاصة في المناطق الريفية ،. الزلزال شعر به السكان في أقصى شمال غرب مدينة تطوان ، مليلية الناظور وفاس إلى الشرق والجنوب. أما مدينة الحسيمة لم يحدث فيها خسائر مادية ولا بشرية مهمة سوى شقوق في بعض المباني. مركز الزلزال يقع 19 كيلومترا الى الجنوب الغربي من محطة الشاطئ ، في مكان ما بين إمزورن وآيت كامرا ، ، هذه المنطقتين الأكثرتضررا منذ زلزال أغادير الذي خلف12،000 حالة وفاة في عام 1960 ، يعتبر زلزال الحسيمة هو الاكثر دموية في المغرب.هذا الزلزال خلف 629 قتيلا و 926 جريحا...



ماهو الزلزال؟



     كيف يتم دراسة وقياس درجات الزلازل ؟



ماهي أسباب حدوث الزلازل الزلازل ؟



-ماهي الأهمية العلمية لدراسة إنتشار الموجات الزلزالية ؟



-ماهي العلاقة بين الزلازل و تكتونية الصفائح ؟

 I –كيف يتم قياس درجات الزلازل ؟أ- ماهو الزلازل ؟


الزلزال أو الهزة الأرضية هو إهتزاز أرضي مفاجئ و وجيزصادر من أعماق الأرض، قد يخلف خسائر مادية وبشرية حسب قوة و شدته ، مثل زلزال الحسيمة (24 فبراير2004) و زلزال (أكادير22فبراير 1960).



-فكيف يتم قياس شدة وقوة الزلازل ؟



أ-درجات الزلازل حسب مقياس (M.S.K ) أو مقياس Mercali.

إن سلم MSK يحدد شدة الزلزال ، يعتمد  على الخسائر المادية التي يخلفها الزلزال و على تصريحات الشهود ، يضم هذا السلم 12 درجة .

الدرجات الزلزالحسب سلم M.S.K	آثار و مخلفات الزلزال
الدرجةI	الزلزال لا يحس به الإنسان وتسجله الأجهزة فقط
الدرجةII	هزات لا يشعربها إلا بعض الأشخاص في حالة الراحة
الدرجة III	هزات تشبه تلك التي تحدثها مرور شاحنة صغيرة
الدرجةIV	هزات تشبه تلك التي تحدثها مرور شاحنة كبيرة
الدرجة V	زلزال يشعر به جميع الناس مع إستيقاظ النائمين
الدرجة VI	تحرك الأثاث و إهتزاز الأشياء المعلقة
الدرجة VII	ظهور بعض الشقوق في جدران البنايات
الدرجة VIII	ظهور شقوق كبيرة في البنايات
الدرجة IX	هدم المنازل وك سر قنوات الواد الحار و قنوات الماء الشروب
الدرجة X	هدم الفناطر و إعوجاج السكك الحديدية
الدرجة XI	هدم كلي للبنايات و القناطر و السدود
الدرجة XII	زوال كلي للمنشآت و تغير طبوغرافي للمنطقة وإنحراف مجاري المياه





ب-درجات الزلازل حسب سلم Richter .

جهاز مسجل الهزات الارضية (السيسموغراف)

سجل الإهتزازيوضح تسجيل الموجات الزلزالية الثلاث .

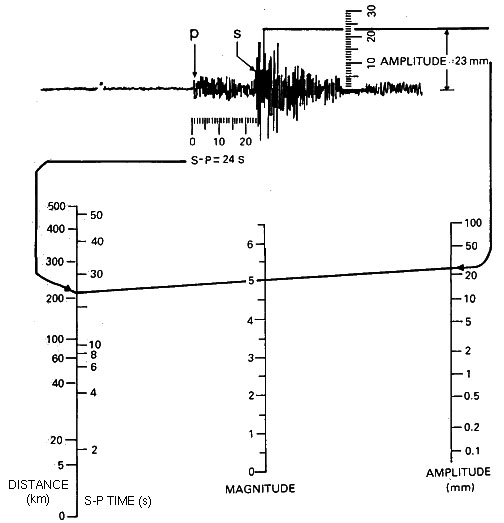

مبيان تحديد قوة الزلزال حسب سلم ريشتر

سلم ريشتر يحدد قوة الزلزال ، يعتمد على جهاز يسمى مسجل الهزات الأرضية .عند حدوث الزلزال يسجل هذا الجهاز تخطيطا للزلزال يسمى سجل الإهتزاز. هذا السجل يوضح وصول 3 موجات زلزالية الى محطة التسجيل وهي : .

-الموجات الزلزالية الاولية P

S الموجات الزلزالية الثانوية- . .

- الموجات الطويلة L

تعتبر الموجات الأولية والثانوية موجات زلزالية باطنية لأنها تنتشر في باطن الأرض .أما الموجات الزلزالية الطويلة فهي موجات زلزالية سطحية لأنها تنتشر على سطح الأرض ، وهي المسؤولة عن الخسائر التي يخلفها الزلزال .

. بقياس و سع الوجات L و إعتمادا على المسافة التي تفصل مسجل الإهتزازات و موقع حدوث الزلزال و المدة الفاصلة بين وصول كل من الموجات الأولية و الثانوية وعميات حسابية يتم تحديد قوة الزلزال.

في محطة تسجيل رصد و تسجيل الزلازل توضع مسجلات تسجل الهزات العموديةو مسجلات الهزات الأفقية .

مسجلات تسجل على التوالي الهزات العمودية ،الأفقية شمال جنوب،و ثم شرق غرب

نموذج يوضح إنتشار الموجات الزلزالية الأولية

جدول مخلفات الزلازل حسب سلم ريشتر

2-كيف يتم تحديد المركز السطحي و بؤرة الزلزال ؟

المركز السطحي للزلزال هي النقطة التي سجلت فيها أقصى شدة  للزلزال و عرفت أكبر الخسائر . يتم تحديدها بواسطة المنحنيات الزلزالية و هي خطوط تربط النقط التي سجلت فيها نفس شدة الزلزال مركز هذه المنحنيات هو المركز السطحي للزلزال  .

المنحنيات الزلزالية لزلزال أكادير 1960

ب-بؤرة الزلزال .

هي النقطة والمكان الذي وقع فيه إنكسار الصخورو إنطلقت منه الموجات الزلزالية في باطن الأرض ، توجد بؤرة الزلزال عموديا أسفل المركز السطحي للزلزال .المسافة الفاصلة بين المركز السطحي للزلزال و البؤرة تسمى عمق البؤرة .الزلازل ذات المنحنيات الزلزالية المتقاربة ذات بؤرة قليلة العمق بينما الزلازل ذات المنحنيات المتباعدة ذات بؤرة عميقة .

الزلازل ناتجة عن حدوث كسر في الطبقات الصخرية الباطنية مما يؤدي الى تحرير طاقة تنتشر على شكل موجات زلزالية .

لملاحظة حتوى هذه الشريحة إضغط على الزر الأيمن للفأرة ثم قراءة lire

لملاحظة محتوى هذه الشريحة إضغط على الزر الأيمن للفأرة ثم قراءة lire

أمواج تسونامي بعد حدوث الزلزال في المحيط الهندي .

لملاحظة محتوى هذه الشريحة إضغط على الزر الأيمن للفأرة ثم قراءة lire

II-ماهي مكونات الغلاف الصخري؟

إن باطن الأرض مقسم الى عدة أغلفة ، منها الغلاف الصخري هي الطبقة الصخرية الصلبة التي تعلو جميع هذه الأغلفة .تختلف هذه الأغلفة حسب صلابتها وكثافتها. لقد تم الكشف  مكونات الغلاف الصخري وباقي المكونات الباطنية للأرض بواسطة  دراسة سرعة إنتشار الموجات الزلزالية الباطنية Pو S.فماهي خصائص هذه الموجات ؟

1- بعض خاصيات الموجات الزلزالية .

أ-الموجات الزلزالية P :

تنتشر في الأوساط الصلبة والسائلة ، سرعتها ترتفع حسب صلابة وكثافة وسط إنتشارها .(الصخور)

ب- الموجات الزلزالية S :

تننشر في الأوساط في الأوساط الصلبة فقط ، سرعتها ترتفع حسب صلابة و كثافة وسط إنتشارها .

ج- الموجات L :

تنتشر في الطبقات الأرضية السطحية ، سرعتها ثابتة حوالي 4Km/s .

2- كيف تتغير سرعة الموجات الزلزالية Pحسب العمق ؟

تطور سرعة الموجات الزازالية الأولية حسب العمق

-من 0 الى km 30 تبقى سرعة الموجات الزلزالية P مستقرة حوالي 6km/s. .

- في عمق km 30 ترتفع سرعة الموجات الزالية لتصبح 8km/s

-من km 30 الى km 100 تبقى سرعة الموجات الزلزالية مستقرة .

-من km 100 الى km 150: تنخفظ سرعة الموجات الزازالية من km/s 8.2 الى km/s 7.6 .

3- تفسير الملاحظات.

- بما ان سرعة الموجات P تبقى مستقرة من سطح الأرض الى عمق km30 فإن هذه المسافة تشكل طبقة متجانسة ذات نفس الصلابة والكثافة تسمى القشرة .القشرة التي تكون القارات تسمى القشرة القارية والقشرة التي تكون قعر المحيطات تسمى القشرة المحيطية

-في عمقKM 30 ترتفع سرعة هذه الموجات ثم تبقى مستقرة حتى عمق 100 كلم هذه المسافة تشكل طبقة أكثر كثافة و صلابة من القشرة تسمى الرداء العلوي

-تنخفظ سرعة هذه الموجات من 100 كلم الى 150 كلم لان تدخل في وسط أقل صلابة اي وسط سائل هذه الطبقة تسمى الرداء المتوسط او الاستينوسفير .

4- خلاصة

إذن يتكون الغلاف الصخري من طبقتين :

-القشرة الأرضية : التي تتكون من القشرة القارية و القشرة المحيطية اسفل المحيطات .

-الرداء العلوي

الغلاف الصخري مجزء على سطح الارض الى 12 مساحة شاسعة تحدها الهوامش و تسمى الصفائح التكتونية التي تطفو وتتحرك فوق الاستينوسفير هذا ما يعرف بتكتونية الصفائح .

رسم يلخص تركيب الكرة الارضية

لملاحظة محتوى هذه الشريحة إضغط على الزر الأيمن للفأرة ثم قراءة lire

درس الأستاذ : صالح بركاني
